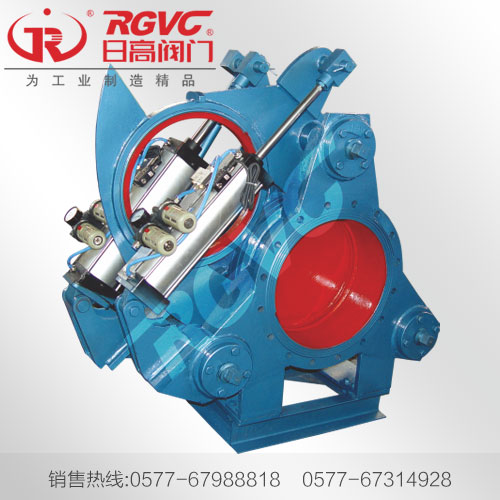

氣動扇形盲板閥主要由左閥體、右閥體、絲杠副、閥板、密封圈、杠桿、氣缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開氣缸和翻板氣缸，夾緊、松開氣缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板氣缸驅動閥板完成開關動作。橡膠密封圈鑲嵌在閥板上，具有耐溫高、密封性能好、更換方便、使用壽命長等特點。 可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

  電動推桿Ⅱ動作，密封副脫開，然后電動推桿Ⅰ動作，扇形閥板由開到關，關到位后，電動推桿Ⅱ再反方向動作，密封副夾緊，關閥結束。開閥則反之。

 盲板閥又分為電動盲板閥，氣動盲板閥，液動盲板閥，敞開式插板閥和封閉式插板閥。敞開式和封閉式插板閥在之前有詳細的分析。下面就來詳細的介紹幾種盲板閥：
（一）F943X電動扇形>盲板閥，屬于自動扇形盲板閥的產品。由夾緊驅動裝置、翻板和閥體等部分組成。主要用于工礦行業作為切斷裝置的冶金閥門。本閥門既可以單臺遠距離控制，也可以多臺遠距離控制，也可以在特殊情況下進行手動操作。由底座和支撐柱構成一個結構體，具有穩定性高的特點；密封圈在閥板上，具有密封性能高的優點等。
（二）F743X液動扇形盲板閥，主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。
（三）F643X氣動扇形盲板閥，是自動扇形盲板閥的一種，其驅動方式為氣動，所以又名為氣動扇形盲板閥。F643X氣動扇形盲板閥又有4種閥門，F(xiàn)643X-0.5氣動扇形盲板閥、F643X-1.5氣動扇形盲板閥、F643X-1.0氣動扇形盲板閥、F643X-2.0氣動扇形盲板閥。
（四）F643X氣動扇形盲板閥既可以自動控制又可以遠距離控制的隔斷設備。由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。本閥門以其優越的功能被冶金、環保等行業廣泛應用。
（五）F343CX手動扇形盲板閥由閥體、渦輪轉動機構、扇形盲板等等組成。它的優點是閥體固定底座上，結構穩定；有盲板定位塊，可以防止盲板漂移，避免密封圈擦傷；渦輪轉動機構，能松開夾緊閥體。
