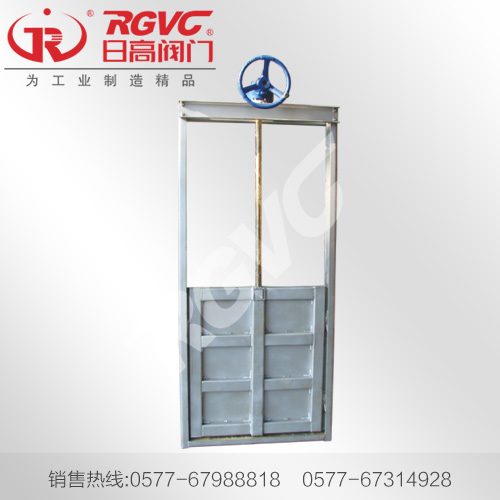

插板閥采用波紋管道代替老式的伸縮管裝置，將波紋管直接焊接在活動法蘭管和連接法蘭管上，在使用中不需要任何調整，比伸縮套管裝置結構簡單得多。螺母套在沿螺桿軸線的移動長度約有200mm，螺桿可以向波紋管及連接法蘭管端抽出一致，使其另一端與閥板相脫離，可在不拆卸插板閥殼體的情況下，也能進行更換閘板和密封墊料的工作，這樣便于維護維修。

　插板閥簡要說明：適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。插板閥結構簡單，操作自如，插板滑動靈活，密閉性能優良等特點。局部阻力損失小，調節性能。

　插板閥詳細介紹：

　公稱壓力：0.05Mpa適用溫度：≤200℃適用介質：晶粒、顆粒、粉狀物料等?？趶剑篋N200～800，200×200～800×800我公司集多年使用插板閥的經驗最具創新的設計，適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。插板閥結構簡單，操作自如，插板滑動靈活，密閉性能優良等特點。局部阻力損失小，調節性能好，維護保養拆卸方便，不易變形，克服了老式插板閥漏風大、變形快、調節困難的毛病。特別適用于無粘度的固體粉料及小于Φ10mm顆粒料、晶體料、固狀物料的輸送。

　插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
